作為早的金屬網帶、輸送網帶、鏈板的制作商之一，正德輸送設備有限公司（www.shai-kang.cn）已經在輸送行業中前進了十多年的時間，隨著自身的學習與成長，我司積累了越來越多的設備制造工藝與經驗。隨著國家在21世紀一直倡導的自動化生產，自動化輸送已經在輸送行業中廣泛的應用起來。借此機會，我們也踏上了自動化輸送設備及流水線的研發、生產與銷售中來。

   近，公司開發了一套完整的汽車鈑金件的鏈板輸送線，集鏈板輸送機，緩存平臺及自動化控制為一體。實現了汽車鈑金件在焊接后的整體運輸和指定到位。

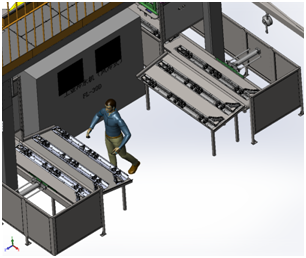

本項目為兩條鏈板式輸送平臺，為生產方的設備下料工位，所輸送的產品包含2種：左門檻外板焊接總成和右門檻外板焊接總成。左右件共線生產，對稱布置，由生產方設備上抓具抓取工件放置于鏈板式輸送平臺上，輸送平臺將工件輸送至生產線末端，終由人工卸件。

鏈板式輸送平臺由輸送平臺、推件機構、緩存平臺、擋件機構和控制檢測構成。

1.輸送平臺

輸送平臺輸送鏈板采用不銹鋼材質，板面平整；輸送動力采用變頻電機+減速機，輸送速度可調，速度可在20m/min左右調整；連板輸送兩邊有工件側限位，避免工件跑偏掉落；輸送平臺終端也需加裝工件限位；

2.推件機構

工件輸送到平臺末端，推件機構將工件推送至緩存平臺；

3.緩存平臺

緩存平臺可以緩存2工件，一個工件被擋件機構擋在緩存平臺中間，一個工件在緩存平臺末端，卸料者將工件人工卸下；。

4.擋件機構

擋件機構將緩存平臺上的工件限位與平臺中間，留給卸料者將前一個工件卸下的空間；

5.控制檢測

控制檢測包括上件檢測、推料檢測、擋料檢測和卸件控制

5.1上件檢測：工件置于平臺上后，檢測到信號后抓具放開工件，輸送平臺啟動；

5.2推料檢測：工件輸送到平臺末端，并且緩存平臺擋料機構處沒有工件時，推料機構將工件推送至緩存平臺；

5.3擋件機構：推件機構將工件推至擋件機構處，擋件機構由氣缸帶動擋塊，從緩存平臺底部伸出，起到阻擋工件繼續下滑的目的；

5.4卸件控制：卸件工位將工件從緩存平臺卸下后，啟動按鈕，擋件機構氣缸縮回，擋件機構處工件下滑至卸件工位；
