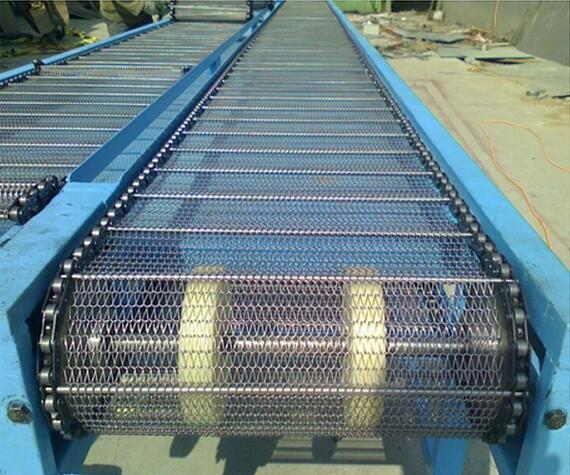

網帶輸送機是一種新型的輸送設備，它的構造組成主要有一下幾部分：輸送帶，輸送框架，輸送機構，傳動機構，電動機等組成。

   固然網帶輸送機系統在形式上各有差異，但網帶輸送機主要的結構是相似的，下面以一種用于某紐扣式電池裝配檢測出產線的皮帶輸送系統為例說明網帶輸送機結構組成。

   某網帶輸送機系統用于紐扣式鋰錳電池裝配檢測出產線自動輸送工件，工件直徑約20mm，厚度約3mm，輸送線長度約為1.2m。

   (1)總體結構

   工程上用于這一自動化裝配出產線的皮帶輸送系統總體結構。

   (2)主動輪

   主動輪是直接接受電機傳遞來的扭矩、驅動輸送皮帶的輥輪。它依賴與皮帶內側接觸面間的摩擦力來驅動皮帶，由于要傳遞負載扭矩，所以輥輪與傳動軸之間通過鍵連接為一個整體，沒有相對運動。圖1所示實例中主動輪及其驅念頭構的具體結構如圖2所示。

   (3)從動輪

    從動輪是指不直接傳遞動力的輥輪，僅起結構支撐及改變皮帶方向作用，與皮帶一起隨動，通常也稱為換向輪。從動輪與主動輪大區別為從動輪的軸與輪之間是通過軸承連接，因而軸與輪之間是可以相對自由滾動的，而主動輪的軸與輪是通過鍵聯結成一體的。圖1所示實例中從動輪的結構如圖4所示。

   (4)張緊機構

    張緊輪是指輥輪中可以調節其位置的一個輥輪。為了簡化皮帶輸送機結構設計及制造，通常張緊輪與從動輪的結構設計得完全一樣，指數將各從動輪中的其中一個輥輪位置設計成可以調整，一般都通過調節張緊輪的位置來調節皮帶的張緊程度，而其他從動輪的位置一般是固定的。圖1所示實例中張緊輪的結構如圖5所示。

    從上面我們就知悉了網帶輸送機的基本構成。
