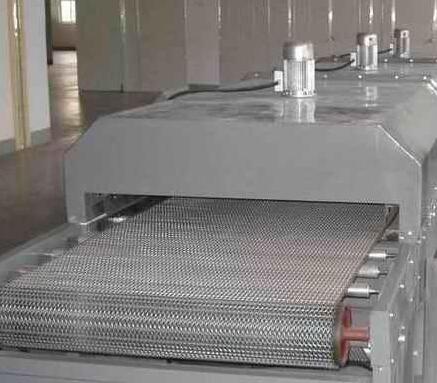

網帶輸送機的結構一般有兩種，一種是通過鏈輪鏈條傳動的，另外一種則是滾筒直接帶動網帶傳送，第一種可用于輕型物料，而第二種則一般用于精度低負載重的地方。

   今天就跟大家講解下，滾筒傳動式網帶輸送機的基本結構。

   滾筒式網帶輸送機的主動輪是直接接受電機傳動系統(電機+減速箱+傳動皮帶、鏈條、同步帶等為電機傳動系統)傳遞來的扭矩，驅動輸送網帶運動的輥輪。主動輪依賴與輸送網帶內側相接觸產生的摩擦力來驅動皮帶。網帶線主動輪的輪軸和輪轂兩者之間一般是固定不動的(鍵連接或直接做成一個零件)，而此輪軸又同電機傳動系統的輸出軸聯接(鍵連接、免鍵連接或直接使用聯軸器等方式)。

   而網帶線從動輪不直接傳動動力，只起到結構支撐及改變網帶線方向的作用，其隨網帶線一起運動，所以又稱為隨動輪、換向輪。在結構上，網帶線從動輪可以做成軸不動(同支架連接)、輪轂和軸通過軸承連接，而讓軸與輪轂之間可以自由滾動的方式;也可以做成軸和輪轂連接成一體，而軸和支架通過軸承連接這種同主動輪類似的結構(這樣做的話，網帶線從動輪的軸也比主動輪的軸短、細而結構簡樸，由于它只是一根旋轉軸，而不是傳動軸)。其中，前一種方式更有利于減少整個系統的滾動慣量，適適用在輸送線較大較復雜的場合。而后一種方式，由于其與網帶線主動輪結構幾乎相同，有設計制造簡樸的長處，對電子行業自動化設備中的皮帶線來說，因皮帶輕薄、工件重量也較小，滾動慣量一般不成題目，所以也是可以采用的。

   上面就是網帶輸送機中滾筒式的基本結構，這樣在設計的時候便可以做到心中明了。
