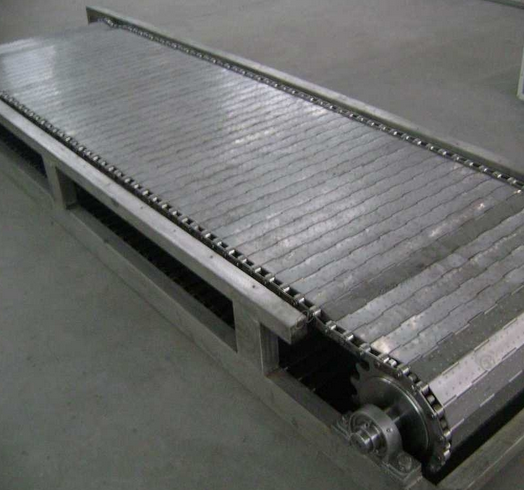

鏈板輸送機應用的場合廣泛，有食品、輕工、電子、化工、重工等很多領域。鏈板輸送機主要的部件是輸送鏈板，它的材質一般是金屬的，有碳鋼跟不銹鋼之分。

   鏈板輸送的的主要組成部件有輸送機構，傳動機構，電機，設備框架等。

   鏈板輸送機在造紙行業主要用于輸送各種散狀或捆狀物料，可做水平輸送或傾斜度小于30°的輸送。多用于廢紙、漿板到碎漿機的喂料。

　　 鏈板輸送機結構公道，采用鏈條帶動槽板運動而輸送物料，具有輸送能力大，動力消耗低，磨損小，工作可靠等長處，經全國多家造紙廠使用，效果很好，是目前理想的廢紙和漿板輸送設備。

　　 為了知足用戶需要，考慮到工藝布置要求，鏈板輸送機傳動裝置分右裝和左裝兩種（順物料運行方向看，傳動裝置在機器右側的為右裝，反之為左裝），用戶單位可根據工藝設計要求選用鏈板輸送機裝配形式，訂貨時均應在合同中予以注明。

   一、結構原理

　　鏈板輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部門組成。

　　1、頭部驅動裝置

　　由電念頭、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。主動鏈輪裝置采用二只齒數為6的鏈輪帶動兩條片式牽引鏈及槽板沿導軌運行。

　　2、尾輪裝置

　　該機鏈板的改向部門，它由尾輪軸、兩只尾輪及軸承等組成。

　　3、拉緊裝置

　　拉緊裝置采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。

　　4、鏈板部門

　　由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上動彈，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。

　　5、機架

　　由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。該機架中間有四條供滾輪運行的軌道，采用輕制度成。

　　二、安裝程序

　　1、開箱檢修：根據裝箱單一一檢查該機的零部件是否齊全。如出缺損，應及時與營銷部聯系。

　　2、按照基礎圖要求，準確定出中央線，確定主動鏈輪軸的軸線位置，尾輪軸的中央位置。根據輸送設備中央線定出機架地腳位置、軌道安裝位置及驅動裝置縱向中央位置等。并校正各相應的位置尺寸，用鋼筋混凝土澆注設備基礎。

　　3、基礎經由一定的保養期（一般15天），并校正無誤后，即可進行設備安裝。安裝程序如下：

　　(1)鏈板輸送機安裝前應對各零部件進行必要的清洗，去除所涂防銹油脂，并進行仔細檢查核對。

　　(2)按圖紙對基礎孔進行檢查、清理。

　　(3)先將機架吊到基礎上，把地腳螺栓一一裝入腳板上，再安裝軌道，進而安裝主動鏈輪裝置、尾輪裝置、拉緊裝置及鏈板部門。

　　(4)安裝電機、減速器及其它附屬舉措措施。

　　4、安裝精度要求：

　　·機架中央線與鏈板輸送機的縱向中央線要求重合，其偏差≤2 mm。

　　·機架支柱對安裝地面垂直偏差≤2 mm/ m。

　　·相鄰兩支架的水平長偏差≤2 mm，支架橫向水平度偏差≤1 mm/ m。

　　·軌道對鏈板輸送機縱向中央線間隔偏差≤1 mm。

　　·軌距偏差≤2 mm。

　　·軌道直線度偏差≤1.5mm/ m；全長的直線度偏差≤5 mm，軌道的弧形區段應平均平滑。

　　·在統一橫截面內，兩軌道的相對標高偏差≤±2 mm。

　　·軌道答應焊接，但接頭要光潔平滑，其左右偏移偏差≤±1mm；上下偏移偏差≤0.3 mm（僅答應沿鏈板運行方向向下低）。

　　·電機軸線與減速器輸入軸軸心線應平行，帶輪應在統一平面內。

　　·主動鏈輪軸心線對鏈板輸送機中央線垂直度偏差≤1mm/ m；兩鏈輪間橫向中央與整機中央線的偏差≤1 mm。

　　·尾輪軸心線對鏈板輸送機中央線垂直度偏差≤1mm/ m；兩鏈輪間橫向中央與整機中央線的偏差≤1 mm。

　　·尾輪軸水平度偏差≤1mm/ m。

　　·鏈板上滾輪軸的中央線對輸送機中央線的垂直度偏差≤1mm/ m。

　　·滾輪軸安裝水平度偏差≤1mm。

　　·滾輪下母線應處于統一水平面上，相鄰兩滾輪下母線的高低偏差≤1mm。

　　5、安裝完成后，向基礎孔灌漿。經由一定的保養期（一般15天）后，旋緊地腳螺栓，再進行一次精度校驗，進行二次澆注，將底板澆在混凝土中，并對設備表面進行一次涂漆，待基礎堅固后即可投入試運行。

　　三、使用說明

　　1、操縱時應力求平均加料，給料大尺寸應控制在劃定范圍內。

　　2、不宜滿載時泊車和啟動。

　　3、牽引鏈及套筒滾子鏈的松緊應適度，運行中應常常檢查，及時調整。

　　五、維修保養

　　1、常常檢查設備運轉部位的潤滑情況，按期加油。

　　2、減速器在開始運轉7-14天后須更換新潤滑油，以后可根據情況3-6個月更換一次。

　　3、對鏈板輸送機要常常檢查，螺栓不得松動，電機不得超過額定電流，軸承溫升超過環境溫度35℃時應停機檢查。

　　4、根據使用情況，建議半年左右檢驗一次。
